CAN ​

概要 ​

このライブラリは、HAL を利用した、CAN通信を簡単に扱うためのクラスを提供する

クラス概要 ​

CAN ​

CANクラスは、CAN通信の初期化、フィルタ設定、メッセージ送信、受信コールバックの設定を行う

コンストラクタ ​

cpp
CAN(CanHandleType *CanHandle);
  • CanHandle : HALによって生成されたCANハンドラへのポインタ

CAUTION

f303k8などの一部のマイコンでは、HALライブラリと干渉するため、

cpp
CANAlt(CAN_HandleTypeDef *CanHandle);

のように、CANAltクラスを使用する必要がある。 f303k8以外のマイコンを使用している場合でかつ、干渉によってビルドエラーが発生する場合、CANAltクラスを使用するようインクルードガードを編集してください。

メソッド ​

void init() ​

CANの初期化を行う

void filterSetup(uint32_t filter_id, uint32_t filter_mask, uint8_t is_extended, uint8_t fifo) ​

CANフィルタの設定を行う

  • filter_id : フィルタID
  • filter_mask : フィルタマスク
  • is_extended : 拡張IDかどうか
  • fifo : FIFO番号 (0 または 1)

NOTE

この関数は HAL_CAN_ConfigFilter を内部で使用する CubeMX 側で FIFO 割り込みが有効になっている必要がある

void filterSetupWithConfig(const CAN_FilterTypeDef &FilterConfig) ​

CANフィルタの設定を行う (CAN_FilterTypeDefを引数として受け取る)

  • FilterConfig : CANフィルタ設定構造体
bool write(CANMessageType msg) ​

CANメッセージの送信を行う

  • msg : 送信するCANメッセージ
  • true : 送信成功
  • false : 送信失敗
bool writeable() ​

CAN送信が可能かどうかを確認

  • true : 送信可能
  • false : 送信不可
void attach(std::function<CallbackFnType> &&fn, uint8_t priority = 100, uint8_t fifo = 0) ​

コールバック関数を設定

  • fn : コールバック関数
  • priority : コールバックの優先度
  • fifo : FIFO番号 (0 または 1)

使用方法 ​

CubeMX の設定 ​

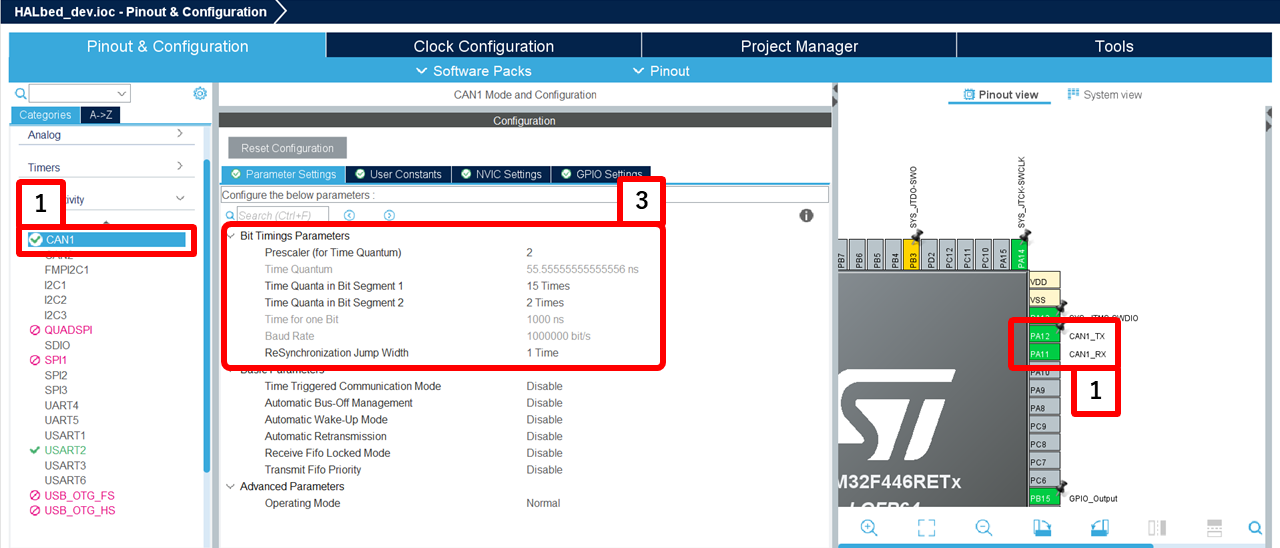

  1. 使用するピンを設定

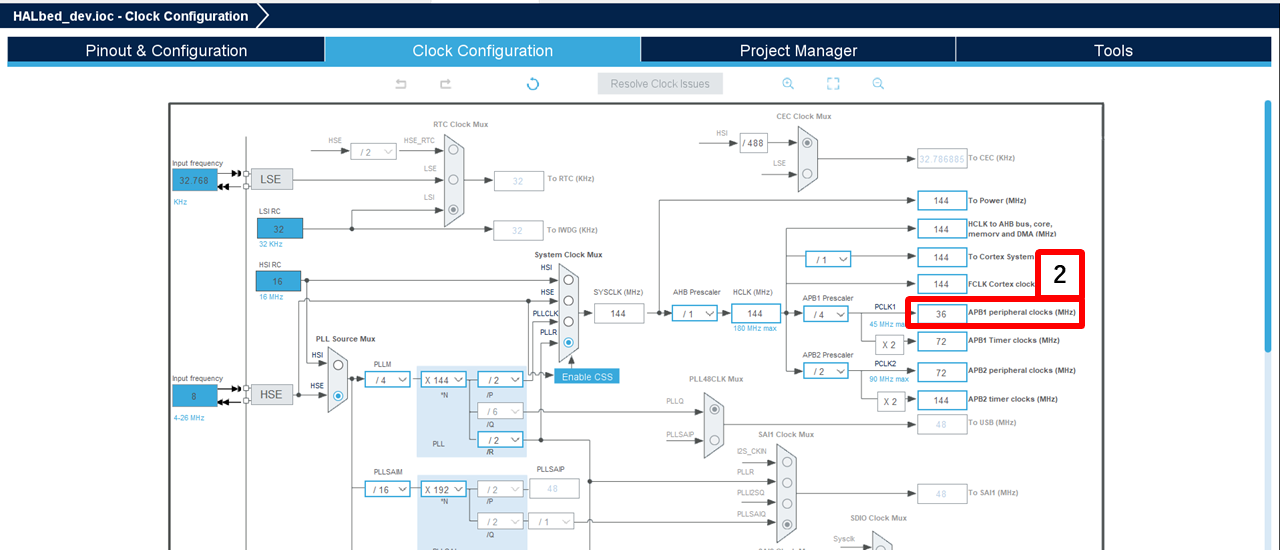

  2. クロック設定を確認する

    • CubeMXのClock ConfigurationでCANのクロック源のAPB1の周波数を確認する image

  3. CANの転送速度とサンプリングポイントを設定

    • (2.)で確認したクロック設定と、ボーレート&サンプリングポイントを設定する

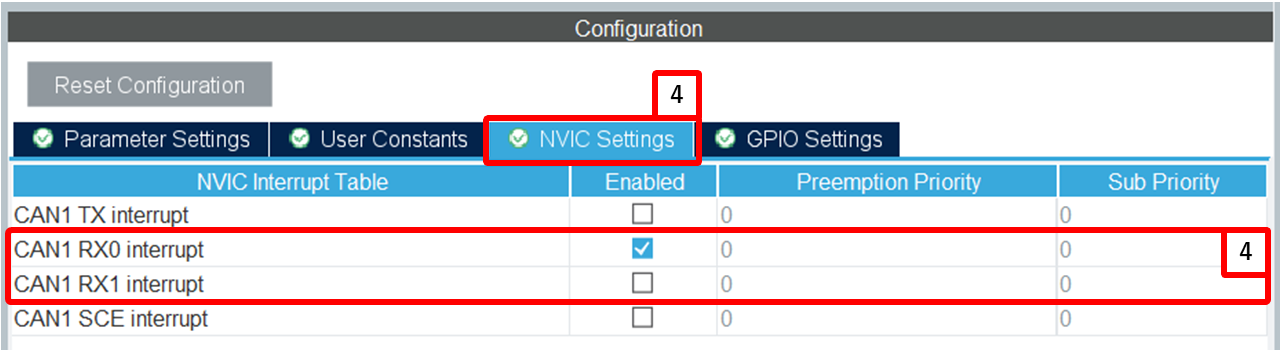

  4. 受信割り込みの設定をする

    • FIFOを有効化し、受信割り込みの設定を行います
    • FIFO0 : CANx RX0 interrupts
    • FIFO1 : CANx RX1 interrupts

NOTE

画像は 'STM23 F446re' を使用し、1Mbps ,サンプリングポイント 88.9% で計算 各パラメータは CAN Bit Time Calculation などのWEBツールを使用して計算できる 多くの場合、サンプリングポイントは 75% 以上にすることが推奨されている

app_main.cpp内 ​

  1. CANクラスのインスタンスを作成

    cpp
    CAN can(&hcan1);

  2. 必要に応じて初期化

    cpp
    can.init();

  3. フィルタIDとマスクを設定

    cpp
    can.filterSetup(filter_id, filter_mask, is_extended, fifo);

  4. コールバック関数を設定

    cpp
    can.attach(callback_function, priority, fifo);

  5. メッセージを送信

    cpp
    if (can.writeable()) {
    CANMessage msg;
    msg.id = 0x123;
    msg.data[0] = 1;
    msg.data[1] = 2;
    msg.data[2] = 3;
    msg.data[3] = 4;
    msg.size = 4;
    can.write(msg);
}

注意事項 ​

  • 割り込み処理内での長時間の処理やブロッキング処理は避ける

サンプルコード ​

動作 ​

  1. プログラム開始時に、UARTを通じて以下のメッセージが表示されます。

    Start main

  2. CANメッセージが送信されるたびに、以下のメッセージが表示されます。

    send done

  3. CANメッセージを受信すると、LEDがトグルされ、UARTを通じて以下のメッセージが表示されます。

    Received CAN message: ID = 0x123, Data = 01 02 03 04
cpp
#include "main.h"
#include "../../Library/HALbed/Inc/HALbed.hpp"

using namespace HALbed;

extern UART_HandleTypeDef huart2; // 外部宣言
extern CAN_HandleTypeDef hcan1;

UART pc(&huart2);
CAN can(&hcan1);

void canListen_main(const CANMessage &msg);

extern "C" void app_main(void) {
    pc.enableRxInt();               // 受信割り込みを有効にする
    // コールバック関数を設定
    can.attach([](const CANMessage &msg) { canListen_main(msg); }, 0);
    can.init();                     // CANをスタートする

    uint32_t filter_id = 0x000;     // 0xXXX のID
    uint32_t filter_mask = 0x000;   // 0xXXX で共通するビット（上位4ビットだけを比較）

    // フィルタIDとマスクを設定
    can.filterSetup(filter_id, filter_mask, 0, 0);
    pc.xprintf("Start main\r\n");

    while (1) {
        if (can.writeable()) {      // CAN busに書き込み可能か
            CANMessage msg;         // 送信するデータを設定
            msg.id = 0x123;
            msg.data[0] = 1;
            msg.data[1] = 2;
            msg.data[2] = 3;
            msg.data[3] = 4;
            msg.size = 4;
            if(can.write(msg)){
                pc.xprintf("send done\r\n");    // 正常に送信できたら出力
            }
        }
        HAL_Delay(500);
    }
}

void canListen_main(const CANMessage &msg) {
      HAL_GPIO_TogglePin(LED_GPIO_Port, LED_Pin);
     pc.xprintf("Received CAN message: ID = 0x%X, Data = ", msg.id);
     for (int i = 0; i < msg.size; i++) {
         pc.xprintf("%02X ", msg.data[i]);
     }
     pc.xprintf("\r\n");
}
