DigitalIn ​

概要 ​

DigitalInクラスは、GPIOポートとピン番号からデジタル入力を実現します。入力状態の読み取りと、割込み用のコールバック設定が可能です。

クラス概要 ​

DigitalIn ​

DigitalInクラスは、GPIOピンの状態を読み取り、必要に応じて割込み処理を委譲する機能を持ちます。

コンストラクタ ​

cpp
DigitalIn(GPIO_TypeDef* port, uint16_t pin);
  • port : 使用するGPIOポート
  • pin : ピン

または

cpp
DigitalIn(PinName pin);
  • 自動的にポートとビットマスクが設定される

メソッド ​

int read() ​

GPIOの状態を読み取る（HAL_GPIO_ReadPinを利用）

  • GPIO の状態（0 または 1）
operator int() ​

read()と同等の結果を返す

  • GPIO の状態（0 または 1）
void attach(CallbackFnType fn, uint8_t priority = 100) ​

指定ピンに対し、割込み処理のコールバックを設定

  • fn : 実行するコールバック関数
  • priority : 割込み優先度（デフォルトは100）
GPIO_TypeDef* get_port() ​

使用しているGPIOポートを返す

  • GPIO ポート
uint16_t get_pin() ​

使用しているピン番号を返す

  • ピン番号

使用方法 ​

CubeMXの設定 ​

注意点

CubeMXの設定は各シリーズや使用するピンによって異なる場合があります。 各シリーズのリファレンスマニュアル等を参照してください。

(PortとPinを指定する場合) ​

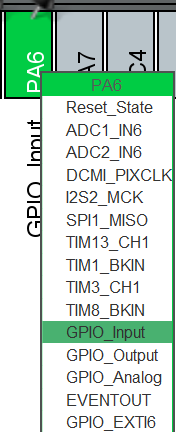

ピンの設定を行う。 image

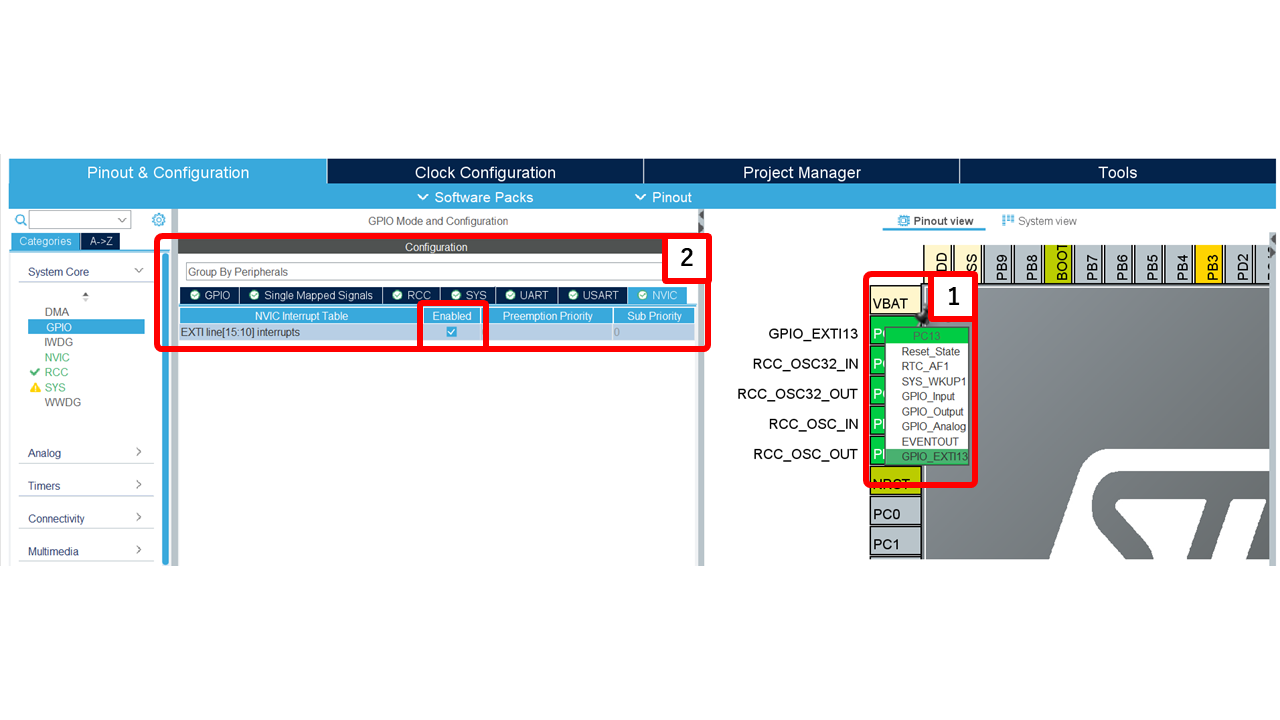

割り込み処理を実行する場合

EXTI line[15:10] interrupts の Enabled にチェックを入れて割り込みを許可


NOTE

GPIO タブの GPIO mode が External Interruput Mode with Falling edge trigger detection になっていることを確認してください。
H ->L になることを検出する場合は Falling edge 必要に応じて適切に設定してください。

app_main.cpp内 ​

  1. DigitalInクラスのインスタンスを生成します

    cpp
    HALbed::DigitalIn btn(GPIOA, GPIO_PIN_0);

  2. 入力状態の取得

    cpp
    if(btn.read()) {
    // 入力が立っている場合の処理
}

  3. 割込み設定

    cpp
    btn.attach([](){
    // 割込み発生時の処理
});

注意事項 ​

CAUTION

割り込み処理の場合CubeMXの設定が異なります。 正しく動作しない場合設定を再確認してください。

サンプルコード ​

ボタンが押されたときにLEDを点灯します。

cpp
#include "main.h"
#include "../../Library/HALbed/Inc/HALbed.hpp"

using namespace HALbed;
DigitalOut LED(PA_5);
DigitalIn  btn(PC_13);


extern "C" void app_main(void) {
    while (1)
    {
        if(btn.read()){
            LED.write(1);
        }else{
            LED.write(0);
        }
    }
}
