I2C
概要
このライブラリは、I2C通信を簡単に行うためのクラスを提供します。
クラス概要
I2C
I2Cクラスは、I2C通信を行うための機能を提供します。
コンストラクタ
cpp
I2C(I2C_HandleTypeDef *hi2c);hi2c: I2Cハンドル
メソッド
int write(uint8_t address, const uint8_t *data, uint16_t length)
I2Cスレーブへデータを書き込む
address: スレーブデバイスの7ビットアドレスdata: 送信データlength: 送信データの長さ
int read(uint8_t address, uint8_t *data, uint16_t length)
I2Cスレーブからデータを読み込む
address: スレーブデバイスの7ビットアドレスdata: 受信データ格納用バッファlength: 受信データの長さ
int writeMem(uint8_t address, uint16_t memAddress, uint8_t *data, uint16_t length)
メモリ（レジスタ）書き込み
address: スレーブデバイスの7ビットアドレスmemAddress: メモリアドレスdata: 送信データlength: 送信データの長さ
int readMem(uint8_t address, uint16_t memAddress, uint8_t *data, uint16_t length)
メモリ（レジスタ）読み込み
address: スレーブデバイスの7ビットアドレスmemAddress: メモリアドレスdata: 受信データ格納用バッファlength: 受信データの長さ
int isDeviceReady(uint8_t address, uint32_t trials = 10, uint32_t timeout = 100)
I2Cデバイスの準備状態を確認
address: スレーブデバイスの7ビットアドレスtrials: 試行回数timeout: タイムアウト時間（ミリ秒）
int writeDMA(uint8_t address, const uint8_t *data, uint16_t length)
DMAを使用してI2Cスレーブへデータを書き込む
address: スレーブデバイスの7ビットアドレスdata: 送信データlength: 送信データの長さ
int writeMemDMA(uint8_t address, uint16_t memAddress, uint16_t memAddSize, uint8_t *data, uint16_t length)
DMAを使用してI2Cスレーブの特定のメモリアドレスに対してデータを書き込む
address: スレーブデバイスの7ビットアドレスmemAddress: メモリアドレスmemAddSize: メモリアドレスのサイズdata: 送信データlength: 送信データの長さ
int readDMA(uint8_t address, uint8_t *data, uint16_t length)
DMAを使用してI2Cスレーブからデータを読み込む
address: スレーブデバイスの7ビットアドレスdata: 受信データ格納用バッファlength: 受信データの長さ
int readMemDMA(uint8_t address, uint16_t memAddress, uint16_t memAddSize, uint8_t *data, uint16_t length)
DMAを使用してI2Cスレーブの特定のメモリアドレスからデータを読み込む
address: スレーブデバイスの7ビットアドレスmemAddress: メモリアドレスmemAddSize: メモリアドレスのサイズdata: 受信データ格納用バッファlength: 受信データの長さ
使用方法
CubeMX の設定

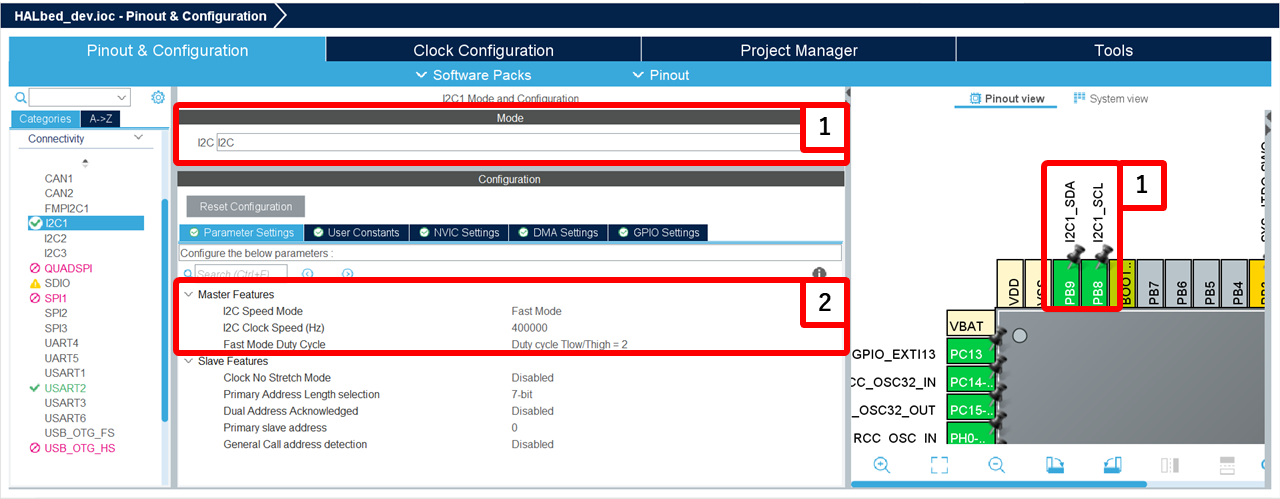

使用するモードとIOピンの設定
I2C のモードとクロック周波数の設定
ModeをI2Cに設定し、ピンを設定するI2C Speed Modeを設定し、I2C Clock Speed (Hz)を設定する

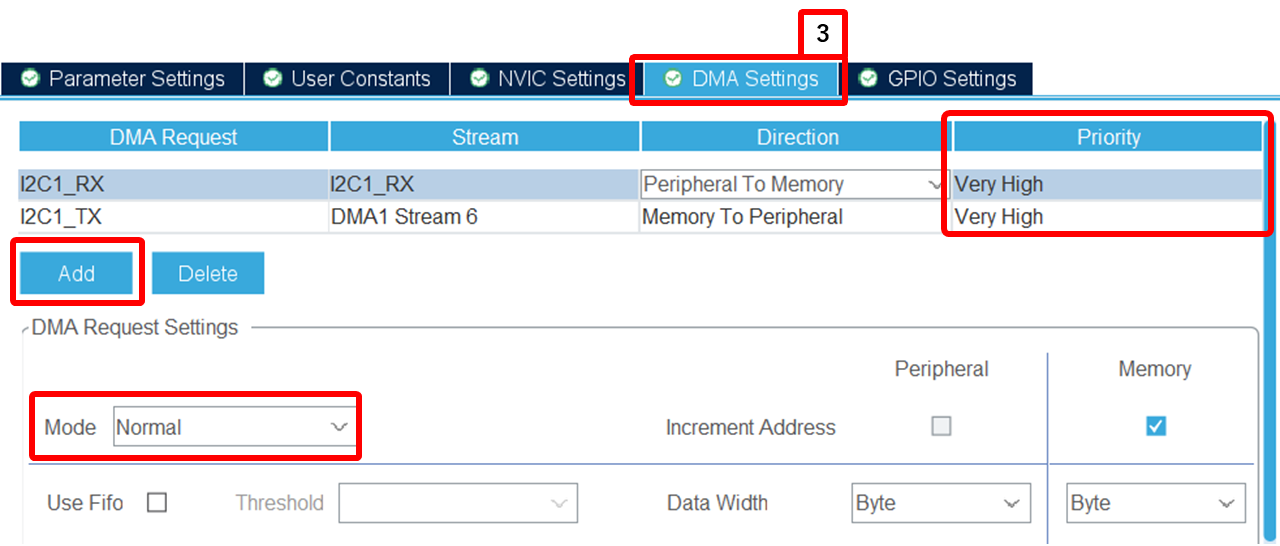

DMAの有効化 (以降、DMA方式で使用するときのみ)
DMA Settingsに移動し、AddからRX/TXのDMAを有効化する- それぞれ
Modeをノーマルに設定する - Priority を適説に設定する
- 他のDMAなどと優先順位を付け設定する
- 他のDMAなどと優先順位を付け設定する

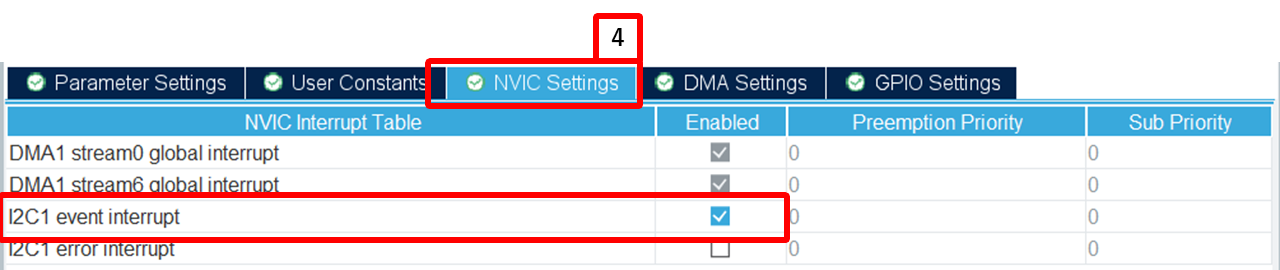

割り込みの設定
NVIC Settingsに移動しI2C event interrruptを有効化する
CAUTION
I2CのDMAでは circular Modeの動作は補償されていません。
必ずNormal Modeで設定してください。circular Modeで実装したい場合は、ユーザー側で実装を行ってください。 詳細は以下のリンクを参照してください。 I2C In Master Receive Mode, DMA transfer in circular mode not working - ST community
STM32F103 I2C Receive using DMA in Circular mode - ST community
また各アプリケーションノートも参考にしてください。
app_main.cpp
I2Cクラスのインスタンスを作成cppI2C i2c(&hi2c1);必要に応じてデータの書き込みや読み込む
cppuint8_t data[] = {0x01, 0x02}; i2c.write(0x50, data, sizeof(data));メモリの書き込む (読み込む)
cppuint8_t memData[] = {0x01, 0x02}; i2c.writeMem(0x50, 0x10, memData, sizeof(memData));DMAを使用してデータの書き込む (読み込む)
cppuint8_t data[] = {0x01, 0x02}; i2c.writeDMA(0x50, data, sizeof(data));DMAを使用してメモリの書き込む (読み込む)
cppuint8_t memData[] = {0x01, 0x02}; i2c.writeMemDMA(0x50, 0x10, I2C_MEMADD_SIZE_8BIT, memData, sizeof(memData));
注意事項
CAUTION
ポーリング方式で高速・大量のデータをやり取りをする場合、CPUの負荷が大きくなってしまいます。 高速・大量の送受信を行う場合、DMA方式で実装してください。 DMAを有効にして、 ...DMA(); を呼び出してください。 (HALの仕様で有効化されなくてもビルド通ってしまいます)
サンプルコード
基本的な送受信
cpp
#include "main.h"
#include <string.h>
#include "../../../Library/HALbed/Inc/UART.hpp" // ターミナルに出力するのにUARTクラスを使用するため
#include "../../../Library/HALbed/Inc/i2c.hpp"
using namespace HALbed;
extern UART_HandleTypeDef huart2; // 外部宣言
extern I2C_HandleTypeDef hi2c1;
UART pc(&huart2);
I2C i2c(&hi2c1);
extern "C" void app_main(void) {
pc.enableRxInt();
pc.xprintf("\033[1;1HScanning I2C bus:\r\n");
while (1) {
uint8_t data[2];
int result;
addr = 0x123;
result = i2c.isDeviceReady(addr, 1, 10);
if (result == HAL_OK) {
uint8_t txData = 0x00; // Data to send
uint8_t rxData;
i2c.write(addr, &txData, 1);
i2c.read (addr, &rxData, 1);
pc.xprintf("0x%02X, 0x%x ", addr,rxData);
} else {
pc.xprintf("failure send\n\r");
}
pc.xprintf("\r\n");
HAL_Delay(1000); // Wait for 1 second before scanning again
}
}メモリ(レジスタ) の値を読み書き
cpp
#include "main.h"
#include "../../Library/HALbed/Inc/HALbed.hpp"
using namespace HALbed;
extern UART_HandleTypeDef huart2; // 外部宣言
extern I2C_HandleTypeDef hi2c1;
UART pc(&huart2);
I2C i2c(&hi2c1);
extern "C" void app_main() {
uint8_t deviceAddress = 0x50; // I2Cデバイスのアドレス（例）
uint16_t memAddress = 0x10; // レジスタアドレス（例）
uint8_t writeData[2] = {0x12, 0x34}; // 書き込むデータ
uint8_t readData[2] = {0}; // 読み取り用バッファ
// デバイスの準備確認
if (i2c.isDeviceReady(deviceAddress) == 0) {
// メモリ書き込み
if (i2c.writeMem(deviceAddress, memAddress, writeData, sizeof(writeData)) == 0) {
pc.xprintf("Write success\n");
} else {
pc.xprintf("Write failed\n");
}
HAL_Delay(10); // 書き込みの反映を待機（デバイスによる）
// メモリ読み込み
if (i2c.readMem(deviceAddress, memAddress, readData, sizeof(readData)) == 0) {
pc.xprintf("Read success: 0x%02X 0x%02X\n", readData[0], readData[1]);
} else {
pc.xprintf("Read failed\n");
}
} else {
pc.xprintf("Device not ready\n");
}
while (1) {
HAL_Delay(1000);
}
}i2c bus scaner
接続されたデバイスのIDがグリット状に表示します 実行例 (BNO055)
Scanning I2C bus:
0 1 2 3 4 5 6 7 8 9 a b c d e f
00: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
10: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
20: -- -- -- -- -- -- -- -- 28 -- -- -- -- -- -- --
30: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
40: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
50: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
60: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
70: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --cpp
#include "main.h"
#include "../../Library/HALbed/Inc/HALbed.hpp"
using namespace HALbed;
extern UART_HandleTypeDef huart2; // 外部宣言
extern I2C_HandleTypeDef hi2c1;
UART pc(&huart2);
I2C i2c(&hi2c1);
extern "C" void app_main(void) {
pc.enableRxInt();
pc.xprintf("\033[1;1HScanning I2C bus:\r\n");
uint8_t address;
pc.xprintf(" 0 1 2 3 4 5 6 7 8 9 a b c d e f\r\n");
for (int i = 0; i < 128; i += 16) {
pc.xprintf("%02x: ", i);
for (int j = 0; j < 16; j++) {
address = i + j;
int ret = i2c.isDeviceReady(address,2,2);
if (ret == HAL_OK) {
pc.xprintf("%02x ", address);
} else if (ret == HAL_TIMEOUT) {
pc.xprintf("UU ");
} else {
pc.xprintf("-- ");
}
}
pc.xprintf("\r\n");
}
while (1) {
}
}DMAを使用した基本的な送受信
cpp
#include "main.h"
#include "../../Library/HALbed/Inc/HALbed.hpp"
using namespace HALbed;
extern UART_HandleTypeDef huart2; // 外部宣言
extern I2C_HandleTypeDef hi2c1;
UART pc(&huart2);
I2C i2c(&hi2c1);
extern "C" void app_main(void) {
pc.enableRxInt();
pc.xprintf("DMA I2C Communication Example\r\n");
uint8_t txData[] = {0x01, 0x02};
uint8_t rxData[2];
// データ送信
if (i2c.writeDMA(0x50, txData, sizeof(txData)) == 0) {
pc.xprintf("Data sent successfully\r\n");
} else {
pc.xprintf("Data send failed\r\n");
}
HAL_Delay(100); // DMAの完了を待つ
// データ受信
if (i2c.readDMA(0x50, rxData, sizeof(rxData)) == 0) {
pc.xprintf("Data received: 0x%02X 0x%02X\r\n", rxData[0], rxData[1]);
} else {
pc.xprintf("Data receive failed\r\n");
}
while (1) {
HAL_Delay(1000);
}
}DMAを使用したBNO055から情報を取得するコード (おまけ)
TIP
BNO055の簡易的なテストコードです。 このコードでも値を取得できますが、BNO055 のライブラリを使うことを強く推奨します。
cpp
#include "main.h"
#include "../../Library/HALbed/Inc/HALbed.hpp"
using namespace HALbed;
extern UART_HandleTypeDef huart2; // 外部宣言
extern I2C_HandleTypeDef hi2c1;
UART pc(&huart2);
I2C i2c(&hi2c1);
#define BNO055_I2C_ADDR 0x28 // 7bitアドレスを左シフト
#define BNO055_RESET_REG 0x3F // リセットレジスタ
#define BNO055_MODE_REG 0x3D // モードレジスタ
#define BNO055_EULER_H_LSB 0x1A // yawのレジスタ
uint8_t txBuffer[2];
uint8_t rxBuffer[6]; //(Yaw, Roll, Pitch)
float Yaw_deg, roll_deg, pitch_deg;
void BNO055_Reset();
void BNO055_SetMode();
void BNO055_ReadEulerRaw();
void BNO055_convrtEulerData();
extern "C" void app_main(void) {
pc.xprintf("BNO055 Init...\r\n");
BNO055_Reset();
BNO055_SetMode();
while (1) {
BNO055_ReadEulerRaw();
BNO055_convrtEulerData();
pc.xprintf("Yaw: %f, Roll: %f, Pitch: %f |\r\n", Yaw_deg, roll_deg, pitch_deg);
HAL_Delay(100);
}
}
void BNO055_Reset() {
txBuffer[0] = BNO055_RESET_REG;
txBuffer[1] = 0x20;
i2c.writeDMA(BNO055_I2C_ADDR, txBuffer, 2);
HAL_Delay(675);
}
void BNO055_SetMode() {
txBuffer[0] = BNO055_MODE_REG;
txBuffer[1] = 0x0C;
i2c.writeDMA(BNO055_I2C_ADDR, txBuffer, 2);
HAL_Delay(675);
}
void BNO055_ReadEulerRaw() {
i2c.readMemDMA(BNO055_I2C_ADDR, BNO055_EULER_H_LSB, I2C_MEMADD_SIZE_8BIT, rxBuffer, 6);
}
void BNO055_convrtEulerData() {
int16_t Yaw = (rxBuffer[1] << 8) | rxBuffer[0];
int16_t roll = (rxBuffer[3] << 8) | rxBuffer[2];
int16_t pitch = (rxBuffer[5] << 8) | rxBuffer[4];
Yaw_deg = Yaw / 16.0;
roll_deg = roll / 16.0;
pitch_deg = pitch / 16.0;
}
